J41J-10襯膠截止閥

打印

郵箱

	產品名稱：	J41J-10襯膠截止閥
	產品型號：	J41J-10

	咨詢電話：021-54082321 黃先生13045666422

產品描述

J41J-10襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，襯膠截止閥適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。襯膠截止閥適用溫度∶≤85℃、≤100℃、≤120℃（按照襯里材料）。襯膠截止閥用途：具有結構緊湊、啟閉靈活、耐腐蝕性能強，襯膠截止閥被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截?cái)嘟橘|(zhì)用，但襯膠截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

J41J-10型襯膠截止閥主要性能規范

公稱壓力 PN（MPa）	試驗壓力		工作壓力pMPa	工作溫度C	適用介質
	殼體	密封
1.0	1.5	1.1	1.0	≤60	腐蝕性介質

設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216

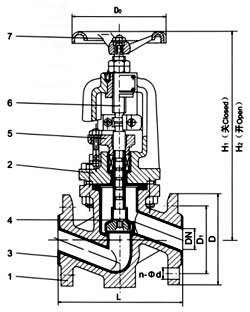

部件列表：1、閥體　2、閥蓋　3、閥體襯里　4、閥瓣　5、壓蓋子　6、閥桿　7、手輪

一、材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪	鑄鐵、碳鋼

二、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

三、主要尺寸參數

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	質量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18.
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295
