J45J型直流式襯膠截止閥的詳細資料：

J45J直流式襯膠截止閥概述： 截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。
J45J直流式襯膠截止閥基本結構： 1、J45J直流式襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，襯膠截止閥被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

一、J45J型直流式襯膠截止閥性能規范：

設計與制造按：GB/12239 結構長度：GB/12221 法蘭連接尺寸按：GB4126.3　GB4216.4 試驗檢驗按：GB/T13927

一、性能規范

型號	公稱壓力PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體試驗	密封試驗
J45J/F46-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤80 ≤150
J45J/F46-10	1.0	1.5	1.1



二、主要零部件材料表

零件名稱	閥體、閥瓣	閥蓋	閥桿、閥瓣	手輪廓
材料	HT200襯氟塑料、襯橡膠	HT200襯氟塑料、襯橡膠	35襯氟塑料襯橡膠	HT200

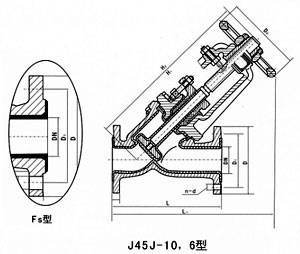

三、主要連接尺寸及重量

型號	公稱通徑DN（mm）	尺寸								質量
		L	D	D1	D	H1	b	Do	n-d
	5	160	100	75	60	205	16	120	4-11	4.5
	32	200	120	90	70	-	16	160	4-13.5	13
			130	100	80	250	16	160	4-13.5	14
	50	230	140	110	90	290	16	160	4-13.5	16.5
	65	290	160	130	100	310	16	180	4-13.5
	80	310	190	150	125	358	18	200	4-17.5	36
			210	170	145	428	18	200	4-17.5	50
	125	400	240	200	175	510	20	280	8-17.5	68
	150	480	265	225	200	550	20	280	8-17.5	90
	200	600	30	280	255	635	22	400	8-17.5	146
	250	730	375	335	312		24		12-.17.5
