GD型－高真空擋板閥:

GD型高真空擋板閥用于接通或切斷真空管路中的氣流。GD型高真空擋板閥適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-Jb型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。

GD型高真空擋板閥主要技術性能

GD型高真空擋板閥主要零件材料
閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管軸封。

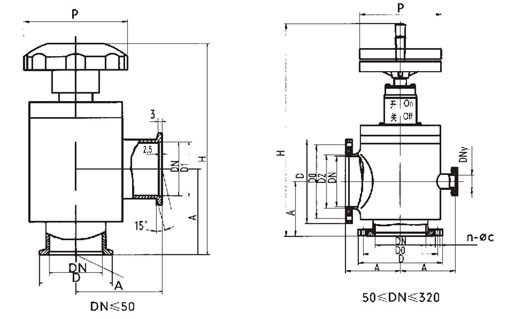

GD型高真空擋板閥外形及連接尺寸mm

■ GD型高真空擋板閥快卸法蘭連接   型號 DN D1 D A H P 法蘭標準 GD-J10b 10 12.2 30 40 124.5 60 GB4982 GD-J16b 16 17.2 30 40 124.5 60 GD-J25b 25 26.2 40 50 134.5 78 GD-J32b 32 34.2 55 58 153 78 GD-J40b 40 41.2 55 65 160.5 78 GD-J50b 50 52.2 75 70 203 78
