Y900P水錘消除器采用活塞氣囊式內部為密封的容氣腔。下端為活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將被推往容氣腔的方向運動，活塞在一定壓力的氣體和不規則水擊波雙重作用下做上下運動，形成一個動態的平衡，這樣就消除了不規則的水擊波震蕩。

主要技術參數MAIN TECHNIQUE NUMBER

公稱壓力PN(MPa) Nominal pressure		1.6	2.5
試驗壓力 Test pressure (NPa)	殼體實驗 Shell test	3.2	5.0
	密封試驗 Seal test	1.8	2.8
密氣腔壓力（占管道壓力百分數） Permitting of closense spirit piping (Share the piping pressure the precent)		50～70﹪
適用介質 Applicable media		水Water
適用溫度 Applicable temperatre		≤80℃

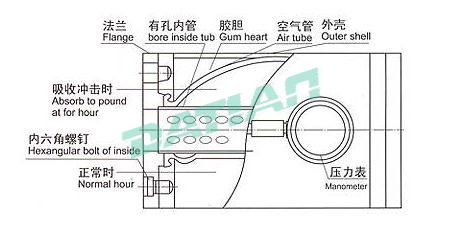

結構簡圖STRUCTURES DRAWING


主要外形及連接尺寸MAIN EXTERNAL AND CONNECTING DIMENSIONS

公稱通徑 Nominal diameter DN(mm)	公稱壓力 Nominal pressure PN(MPa)	L	D	D1	D2
15	1.6	200	95	65	45
20		300	105	75	55
25		320	115	85	65
32		340	135	100	78
40		350	145	110	85
50		365	160	125	100
65		465	180	145	120
80		510	195	160	135
100		570	215	180	155
125		600	245	210	185
150		645	280	240	210
200		730	335	295	265
250		820	405	355	320
300		920	460	410	375
15	2.5	220	95	65	45
20		320	105	75	55
25		340	115	85	65
32		355	135	100	78
40		380	145	110	85
50		385	160	125	100
65		485	180	145	120
80		520	195	160	135
100		585	230	190	160
125		600	270	220	188
150		645	300	250	218
200		755	360	310	278
250		855	425	370	332
300		955	485	430	390
