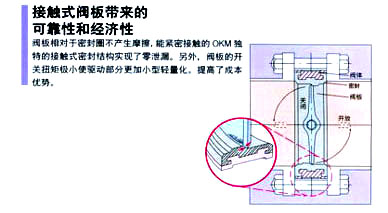

日本OKM閥門：612X/615X蝶閥采用獨自開發的接觸密封方式，大幅度降低操作力矩，可用于各種流體的通用閥門。適用法蘭：JIS 5K、10K、ANSI、125Lb、150Lb 等，用途：一般工業用、造船、建筑設備用。

612X，615X通用蝶閥

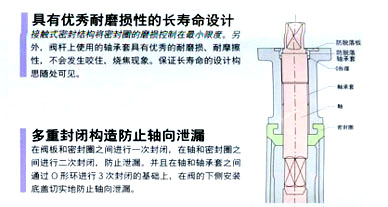

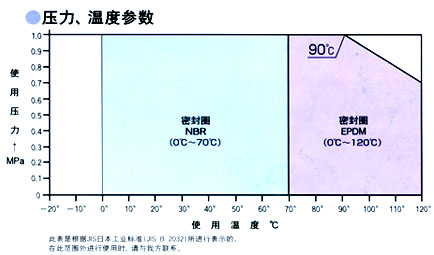

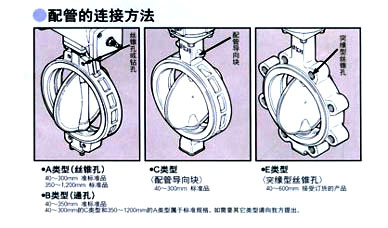

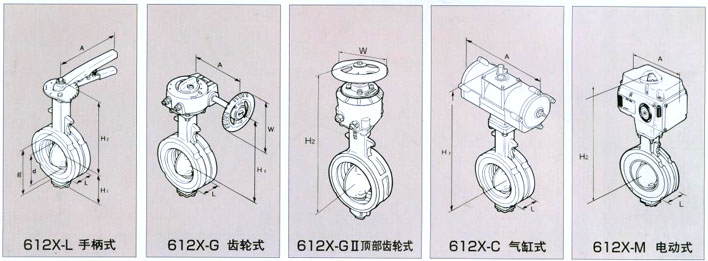

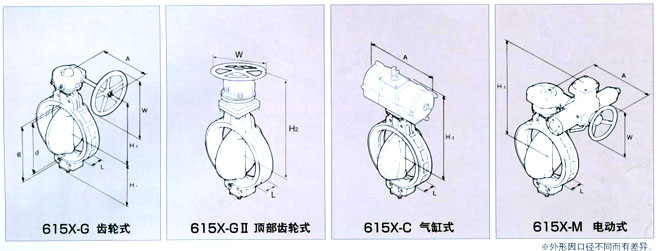

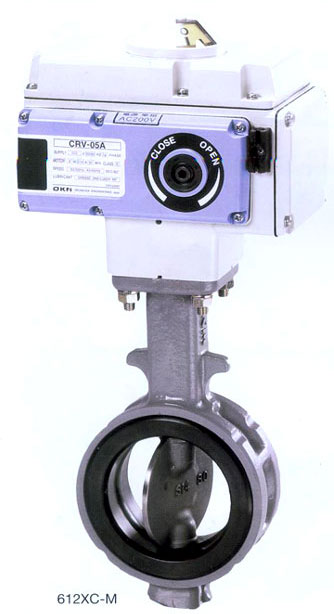

標準參數表 類型 612X 615X 閥門公稱口徑 40－300mm 350-1200mm 適用法蘭規格 JIS5K、10K、ANSI 150Lb、ISO PN10 最高使用壓力 1.0MPa 使用溫度范圍 0～70℃(NBR) 0～120℃(EPDM) 閥體壓力試驗 水壓1.5MPa 密封試驗 水壓1.1MPa 結構長度 JIS B 2032 46系列 驅動形式 手柄式，齒輪式，頂部齒輪式，氣缸式，電動式 噴 涂 漆涂料（邁歇爾N5） 漆涂料（邁歇爾N7） 標準材質表 部件名稱 材質 612X 615X 閥體 C類型 FCD450 A.B.E類型 FC250 FC250 閥板 SCS14(40-300mm) CAC701(50-300mm) SCS13 FCD450 密封圈 NBR,EPDM 上，下軸 SUS420J2 O形圈 NBR 墊片 NBR 無石棉系列材料 ※根據尺寸不同規規格相異 全開CV值 公稱口徑（mm） 全開CV值 公稱口徑（mm） 全開CV值 公稱口徑（mm） 全開CV值 40 102 300 6200 750 39500 50 165 350 7550 800 46000 65 250 400 10700 850 56000 80 380 450 13800 900 69400 100 650 500 17000 1000 80500 125 1100 550 21400 1100 99000 150 1790 600 25200 1200 118300 200 3300 650 28600 － － 250 4400 700 35000 － － 管道內徑表 口徑（mm） 最小管道內徑A 40 30 50 37 65 50 80 73 100 88 125 120 150 146 200 196 250 244 300 289 612X 尺寸，重量表 公稱口徑 L D g H1 612X-L 手柄式 612X-G 齒輪式 612X-GII 頂部齒輪式 612X-C 氣缸式 612X-M 氣動式 inch mm H2 A 重量 H2 A W 重量 H2 W 重量 H2 A 重量 H2 A 重量 1 1/2 40 33 43 43 66 166 160 2.4 159 132 100 4.0 270 100 4.6 270 236 3.8 310 180 6.2 2 50 43 55 81 69 174 160 2.9 167 132 100 4.5 278 100 5.1 278 236 4.3 309 180 6.7 2 1/2 65 46 66 104 80 187 160 3.8 177 132 100 5.4 288 100 6.0 288 236 5.2 319 180 7.6 3 80 46 84 115 89 192 200 4.0 182 132 100 5.5 293 100 6.1 293 236 5.3 324 180 7.7 4 100 52 100 136 106 204 200 4.9 194 132 100 6.4 305 100 7.0 305 236 6.0 387 277 15.1 5 125 56 130 167 123 234 260 8.0 215 170 125 10.2 329 140 10.1 358 276 10.8 407 277 17.8 6 150 56 154 196 138 249 260 9.8 230 170 125 12.0 344 140 11.9 404 342 15.7 422 277 19.6 8 200 60 200 242 168 288 360 15.0 259 197 160 17.8 408 200 21.8 457 420 22.4 471 301 26.4 10 250 68 246 300 223 － － － 319 255 200 32.0 458 200 30.4 507 420 31.0 521 301 35.0 12 300 78 295 346 260 － － － 349 255 200 46.0 488 200 44.4 583 506 54.0 551 301 49.0 （重量：kg） 配管螺栓尺寸表 公稱口徑 JIS 5K JIS 10K Inch mm 根數 六角螺栓＆螺母 d×L×s 根數 六角螺栓＆螺母 d×L×s 1 1/2 40 4 M12×75×30 4 M16×85×38 2 50 4 M12×90×30 4 M16×100×38 2 1/2 65 4 M12×90×30 4 M16×110×38 3 80 4 M16×100×38 8 M16×110×38 4 100 8 M16×110×38 8 M16×110×38 5 125 8 M16×110×38 8 M20×120×46 6 150 8 M16×120×38 8 M20×120×52 8 200 8 M20×130×52 12 M20×130×52 10 250 12 M20×140×52 12 M22×150×56 12 300 12 M20×150×52 16 M22×160×56 1、螺栓的長度符合 JIS 日本工業標準，鋼鐵法蘭盤的厚度。 2、六角螺栓使用八角螺母。 615X 尺寸重量表 ,, 公稱口徑 L d g H1 615X-G齒輪式 615X-GⅡ頂部齒輪式 615X-C氣缸式 615X-M電動式 inch mm H2 A W 重量 H2 A 重量 H2 A 重量 H2 A w 重量 14 350 92 336 389 289 369 335 315 72 511 315 61.7 605 516 73 743 607 254 164 16 400 102 390 448 322 415 320 315 94 626 355 94 707 664 148 783 607 254 184 18 450 114 439 504 345 445 320 315 116 702 355 129 737 664 170 813 607 254 206 20 500 127 490 554 379 493 331 355 167 752 355 167 850 987 236 853 607 254 228 22 550 154 540 608 410 523 392 4, 50 199 848 450 238 1004 1060 299 883 607 254 255 24 600 154 589 658 445 558 392 450 233 883 450 272 1039 1060 333 918 607 254 289 26 650 170 634 708 468 664 513 305 349 － － － 1089 1060 420 928 607 254 341 28 700 165 684 756 , 496 709 549 305 433 － － － 1285 1360 610 978 643 254 508 30 750 190 731 810 540 749 549 305 589 － － － 1345 1360 700 1040 709 355 594 32 800 190 781 860 570 805 549 305 633 － － － 1375 1360 775 1070 709 355 696 34 850 203 835 911 682 862 549 305 686 － － － － － － 1127 709 355 749 36 900 203 884 960 704 927 633 458 764 － － － － － － 1192 788 355 843 40 1000 216 980 1050 778 982 633 458 1026 － － － － － － 1247 838 530 1089 44 1100 254 1090 1162 873 1057 633 458 1310 － － － － － － 1322 838 530 1373 48 1200 254 1189 1261 923 1133 674 610 1610 － － － － － － 1398 861 530 1673 配管螺栓尺寸表 公稱口徑 JIS 5K JIS 10K inch mm 根數 六角螺栓&螺母d×La×s 根數 六角螺栓&螺母 d×Lb×s 根數 六角螺栓&螺母d×La×s 根數 六角螺栓&螺母 d×Lb×s 14 350 8 M22×170×56 8 m22×55 12 M22×180×56 8 M22×60 16 400 12 M22×190×56 8 M22×60 12 M24×190×60 8 M24×65 18 450 12 M22×200×56 8 M22×55 16 M24×210×67 8 M24×65 20 500 16 M22×210×56 8 M22×55 16 M24×220×73 8 M24×65 22 550 16 M24×240×73 8 M24×65 16 M30×260×85 8 M30×75 24 600 16 M24×240×73 8 M24×60 20 M30×260×85 8 M30×75 26 650 20 M24×260×60 8 M24×60 20 M30×280×72 8 M30×65 28 700 20 M24×260×60 8 M24×60 20 M30×270×72 8 M30×65 30 750 20 M30×290×72 8 M30×65 20 M30×300×72 8 M30×75 32 800 20 M30×290×72 8 M30×65 24 M30×300×72 8 M30×75 34 850 20 M30×300×72 8 M30×70 24 M30×320×72 8 M30×75 36 900 20 M30×310×72 8 M30×70 24 M30×320×72 8 M30×75 40 1000 24 M30×320×72 8 M30×70 24 M36×350×84 8 M36×75 44 1100 24 M30×370×72 8 M30×70 24 M36×390×84 8 M36×80 48 1200 28 M30×370×72 8 M30×70 28 M36×390×84 8 M36×80 1 螺栓的長度符合 JIS 日本工業標準，鋼鐵法蘭盤的厚度。 2 六角螺栓使用八角螺母。 3 六角螺栓 & 螺母、六角螺栓是需要配套的。（ 350mm-1200mm ） 網站建設 上海公司注冊 上海網站建設
